Optik zeytin ayıklama makinesi

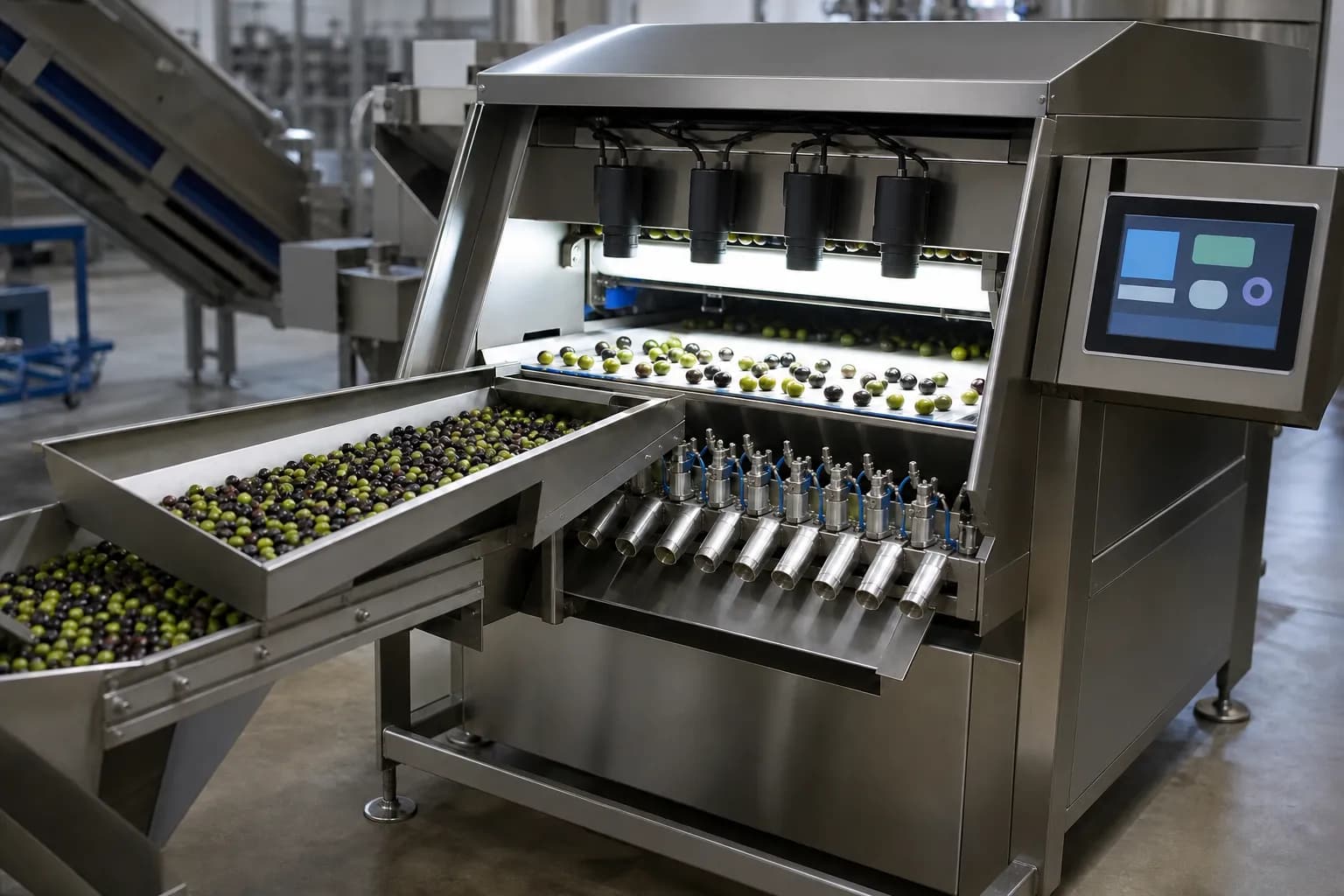

ZEYBEK-20V1-2500

Yapay zeka destekli optik zeytin ayıklama makinesi

11–25 mm kalibre aralığındaki yeşil ve siyah zeytinde renk kusurlu, ezik, buruşuk, kırık ve kurt yenikli ürünü gerçek zamanlı görüntü işleme ile ayıklar.

Teklif al Teknik özellikler

≥2.500 kg/saat
Ayıklama kapasitesi: ≥95 %
Kusurlu üründe yakalama oranı: 20
Bağımsız ejektör kanalı: 11–25 mm
Kalibre aralığı

ZEYBEK-20V1-2500, sofralık ve yağlık zeytin işleme tesisleri için geliştirilmiş optik ayıklama makinesidir. LED aydınlatmalı görüntüleme tünelinden geçen ürün, iki endüstriyel renkli kamera ile görüntülenir; Linux tabanlı endüstriyel platformda çalışan derin öğrenme modeli her taneyi sınıflandırır ve kusurlu olanlar 20 bağımsız kanallı pnömatik ejektör valf grubuyla ıskarta çıkışına yönlendirilir. Model, tesisinizin çalıştığı zeytin çeşitlerine göre eğitilir ve sahada güncellenebilir.

Nasıl çalışır

Besleme ile ıskarta çıkışı arasında dört adım.

01
Besleme ve yayma
Ürün, kamera görüş alanına tek katman hâlinde ve sabit hızda yayılır. Yayılma düzeni doğrudan kapasiteyi ve doğruluğu belirler.
02
Görüntüleme
LED aydınlatmalı tünelde iki endüstriyel renkli kamera her taneyi görüntüler. Kamera muhafazaları IP54 koruma sınıfındadır.
03
Sınıflandırma
Linux tabanlı endüstriyel işlemcide çalışan derin öğrenme modeli, taneyi eğitilmiş profile göre sağlam veya kusurlu olarak sınıflandırır.
04
Ayırma
20 bağımsız kanallı hızlı tepkili pnömatik ejektör valf grubu, kusurlu taneyi ıskarta çıkışına yönlendirir. Sağlam ürün hattına devam eder.

Tespit edilen kusurlar

Kabul testi kapsamında doğrulanan kusur sınıfları. Yeni çeşitler için profil sahada eğitilebilir.

Renk kusuru
Ezik
Buruşuk
Kırık
Delikli (kurt yenikli)

Teknik özellikler

Kabul kriterine konu değerler aşağıda belirtilmiştir.

Performans

Makine tipi: ÇOLBAN ZEYBEK-20V1-2500
Ürün: 11–25 mm yeşil ve siyah sofralık / yağlık zeytin
Ürün boyutu (kalibre): 11–25 mm
Kapasite: min. 2.500 kg/saat
Tespit doğruluğu (recall): min. 95 %
Ejektör kanal sayısı: 20
Ürün ayrımı: İki çıkış: sağlam ürün / ıskarta

Teknoloji

Ayıklama teknolojisi: Yapay zeka ile görüntü işleme + pnömatik ejektör
İşlemci platformu: Linux tabanlı endüstriyel işlemci
Kamera sistemi: 2 adet endüstriyel renkli kamera (IP54 muhafaza), LED aydınlatmalı tünel
Ejektör: 20 kanal hızlı tepkili pnömatik valf grubu
Kontrol: PLC + 15" dokunmatik operatör paneli, reçete sistemi

Gövde ve emniyet

Gövde ve temas yüzeyleri: AISI 304
Koruma sınıfı: IP54
Emniyet: Acil durdurma butonları
Uygunluk: CE · 2006/42/AT

Altyapı gereksinimleri

Elektrik gücü: yakl. 2,5 kW
Besleme: 230 VAC · 1~ · 50 Hz · L+N+PE
Hava basıncı: 6–8 bar
Hava debisi (azami): 350 Nl/dk
Hava kalitesi (en az): ISO 8573-1:2010 · 5:4:3
Boyutlar: 3.500 × 850 × 1.380 mmU × G × Y
Ağırlık: yakl. 400 kg

Kapasite; ürün büyüklüğüne (kalibresine), ürün çeşidine ve besleme düzenine göre farklılık gösterebilir.

Sahada eğitilebilir ürün profili

Kontrol, PLC ve 15 inç dokunmatik operatör paneli üzerinden yapılır. Reçete sistemi sayesinde sahada yeni reçete oluşturabilir ve yeni zeytin çeşitleri için yapay zeka profili eğitebilirsiniz. Profil eğitim yöntemi devreye alma sırasında ayrıntılı olarak anlatılır. Hassasiyet ayarı, üretim istatistikleri (işlenen miktar, ret oranı) ve arıza gösterimi aynı ekrandan izlenir.

Kendi oluşturduğunuz profillerde performans, eğitimlerin tarif edilen yöntemle ve temsil kabiliyeti olan numunelerle yapılması koşuluyla geçerlidir.

Uzaktan destek

İnternet bağlantısı sağlandığında arıza teşhisi ve yazılım güncellemeleri güvenli uzaktan erişimle yapılabilir. Garanti süresince uzaktan destek ücretsizdir.

Garanti

Makine, aşınan parçalar hariç imalat ve montaj hatalarına karşı devreye alma tarihinden itibaren 1 yıl garantilidir. Kullanım hataları, elektrik dalgalanmaları ve topraklama hataları sonucu oluşan hasarlar garanti kapsamı dışındadır.

Kullanılan ekipman markaları

Muadil markalar kullanılabilir; nihai liste projeye göre netleşir.

PLC ve operatör paneli: Beckhoff · Mitsubishi
Pnömatik ekipman: Festo · SMC
Emniyet ekipmanları: Schneider · Siemens
Sensörler: IFM · Sick · Pepperl+Fuchs
Yapay zeka işlemcisi: NVIDIA
Kameralar: Basler · Omron · Hikrobot
Motor ve redüktörler: Yılmaz Redüktör · Nord · SEW

Teslim kapsamı

Makinenin imalatı ve fabrikamızda yapılan kabul testi (FAT)
Sahada kurulum ve 2 gün devreye alma
2 gün operatör ve bakım eğitimi
Ürün çeşitlerinize göre yapay zeka profili eğitimi
Türkçe ve İngilizce kullanım, bakım ve yedek parça dokümanları (basılı ve dijital)
CE uygunluk beyanı ve 1 yıl garanti

Kapsam dışı

Besleme bunkeri ve çıkış konveyörleri (ayrıca teklif edilir)
Zemin hazırlığı; elektrik, basınçlı hava ve internet hatlarının ana panoya kadar getirilmesi
Kurulumda kullanılacak forklift/vinç ve operatörü
Nakliye ve nakliye sigortası
Kabul testi için gerekli numune ürünün tedariki ve gönderimi

İlgili videolar

Sık sorulan sorular

Kapasite neye göre değişir?

Belirtilen kapasite minimum değerdir. Gerçek kapasite ürünün kalibresine, çeşidine ve besleme düzeninin ürünü tek katman hâlinde ne kadar düzgün yaydığına bağlıdır. Küçük kalibre ve düzensiz besleme kapasiteyi düşürür.

Yeni bir zeytin çeşidi için ne yapmam gerekiyor?

Operatör panelindeki reçete sistemi üzerinden yeni bir profil oluşturur ve yapay zeka eğitimini sahada kendiniz yaparsınız. Yöntem devreye alma sırasında ayrıntılı olarak anlatılır.

Doğruluk oranı nasıl doğrulanıyor?

Sevkiyat öncesi fabrikamızda, sizin katılımınızla fabrika kabul testi (FAT) yapılır. Numune bileşimi ve ölçüm yöntemi kabul testi protokolünde tanımlanır.

Besleme ve çıkış konveyörleri dahil mi?

Hayır. Makine yalnızca optik ayıklama ünitesini kapsar. Besleme bunkeri ile sağlam ürün ve ıskarta çıkış bantları ayrıca teklif edilir; talep ederseniz onları da imal ediyoruz.

Kurulum ne kadar sürüyor?

Saha ekibimiz 2 gün devreye alma ve 2 gün eğitim olarak planlanır. Zemin, elektrik ve basınçlı hava altyapısının hazır olması şartıyla.

Arıza durumunda ne oluyor?

İnternet bağlantısı sağlandığında arıza teşhisi ve yazılım güncellemeleri uzaktan yapılabilir. Garanti süresince uzaktan destek ücretsizdir; gerektiğinde saha müdahalesi yapılır.
